Na jednom mieste nájdete technický katalóg, výrobné rozsahy, prierezy a montážne princípy C, Z, U a Sigma profilov. Pri konkrétnej zákazke nám pošlite výkres alebo kusovník a preveríme výrobnú dostupnosť a cenu.
Vybrané schémy z katalógu pomáhajú rýchlo identifikovať funkciu jednotlivých profilov. Nepoužívajte ich ako realizačný detail bez kontroly projektantom.
Príklad uchytenia C profiluKatalóg ukazuje montáž C profilu na podpernú platňu pri Sigma stĺpe a princíp nadväzovania profilov. Detail je informačný a nenahrádza realizačný výkres.

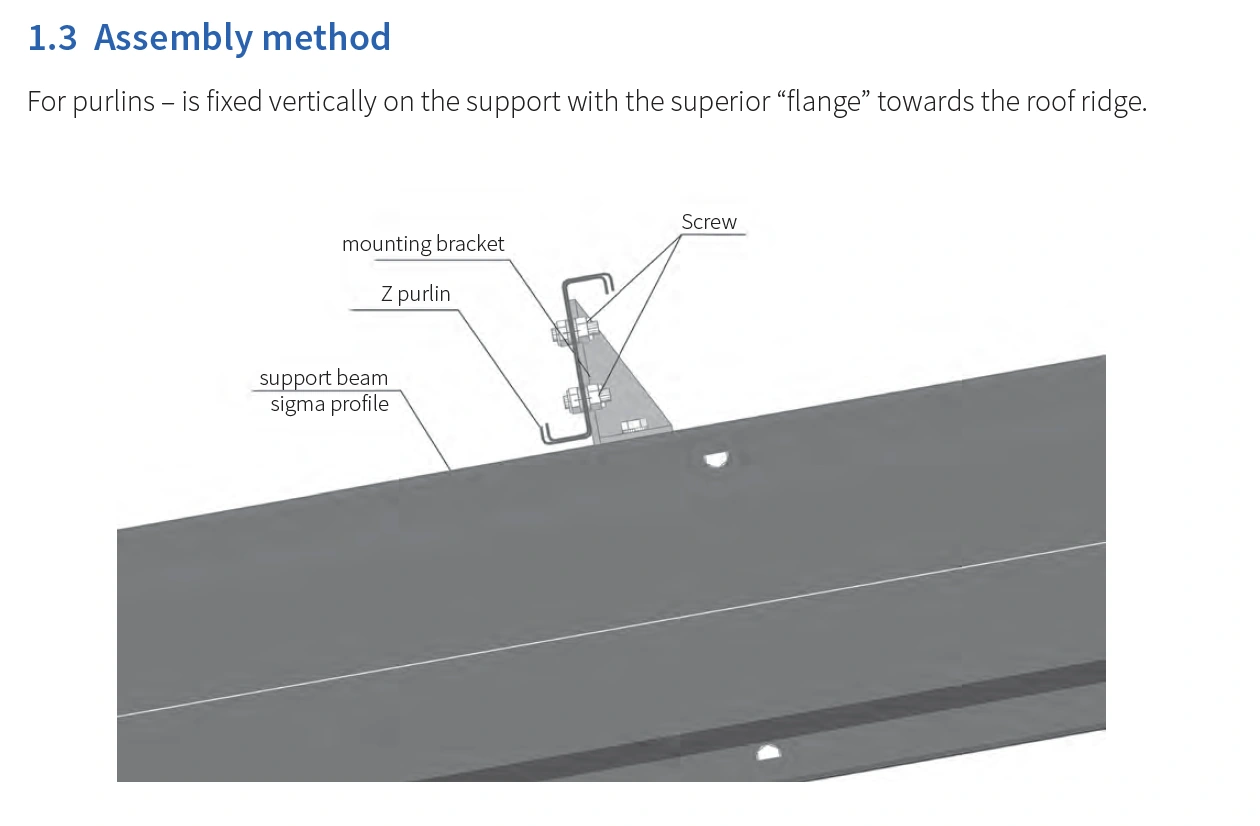

Montáž Z väznice na podperuVýrobca uvádza vertikálne osadenie Z väznice na podperu. Konkrétny presah, spojovací materiál a statické riešenie musí vychádzať z projektovej dokumentácie.

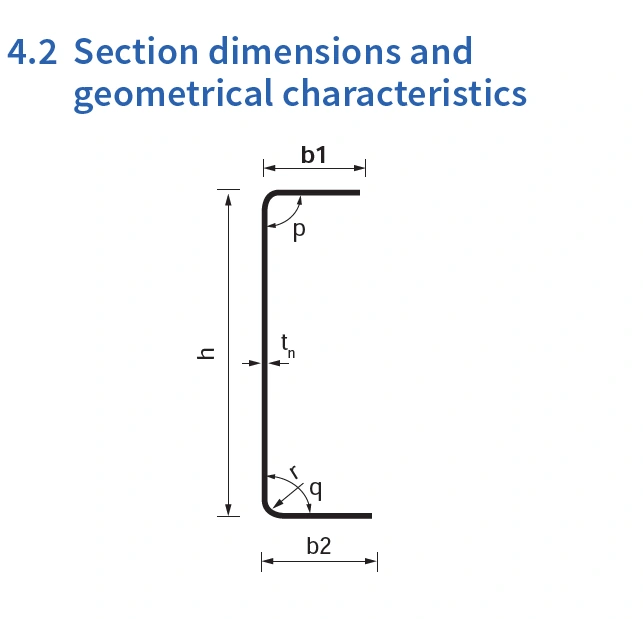

Príklady použitia U profilu v strešnom detaileKatalóg zobrazuje U profil napríklad v detaile okraja strechy a odkvapu. Ide o princíp použitia, nie realizačný detail konkrétnej stavby.

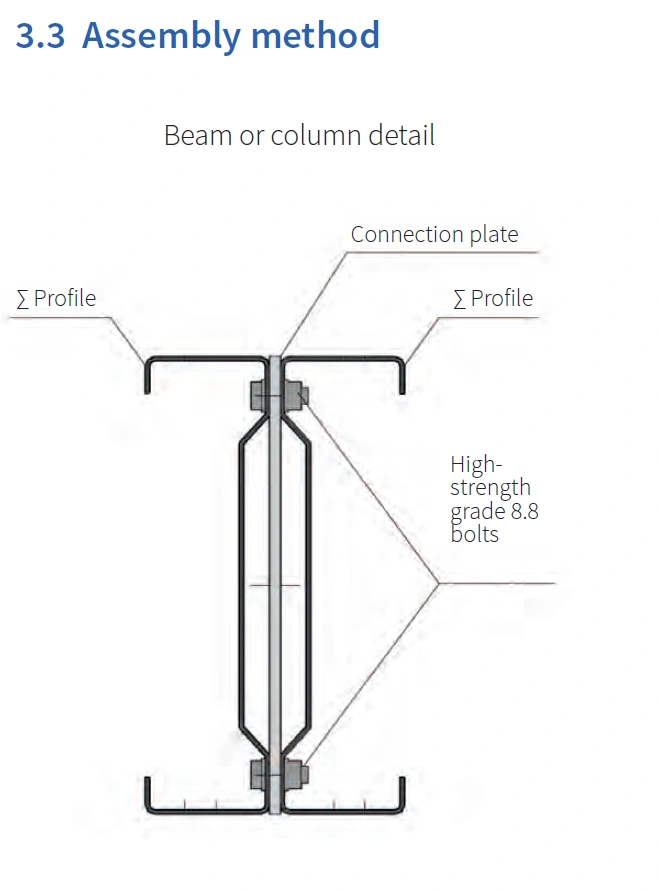

Princíp zloženého Sigma stĺpa alebo nosníkaKatalóg zobrazuje spojenie dvoch Sigma profilov pomocou spojovacej platne a vysokopevnostných skrutiek triedy 8.8. Konkrétne spojenie musí byť navrhnuté v projekte.
Normy a výroba
Technické parametre uvádzame z katalógu výrobcu
Katalóg uvádza základný materiál pozinkovaných profilov v súlade s normami SR EN 10143 a SR EN 10346, tolerancie tvaru a rozmerov podľa SR EN 10162 a SR EN 1090-2 a výkonové charakteristiky v nadväznosti na SR EN 1090-1+A1 a SR EN 1090-2+A1.
SR EN 10143SR EN 10346SR EN 10162SR EN 1090-1+A1SR EN 1090-2+A1
Tabuľky a montážne schémy sú technickým podkladom výrobcu. Konkrétnu únosnosť, rozpätie, systém podpier, preplátovanie, spoje a perforáciu musí overiť projektant alebo statik pre konkrétnu stavbu a zaťaženie.
Katalóg uvádza aj doplnkové vodiace a zarovnávacie profily z pozinkovaného plechu. Pri L, U a Ω profiloch sú uvedené rozvinuté šírky 100, 120, 140, 160, 180 a 200 mm, hrúbky 1,50 a 2,00 mm a dĺžka 6 000 mm.
Ak ich potrebujete do projektu, uveďte požadovaný tvar, rozmery, hrúbku a množstvo v dopyte. Dostupnosť a cenu preveríme individuálne.
